Камера и ПК должны быть подключены к одной сети. Так же необходимо установить IP адрес ПК в той же подсети что и IP адрес камеры.
После этого нужно в строке браузера указать IP адрес камеры и зайти в ее WEB-интерфейс.
В нем перейти в «Configuration» - «Capture» - «Application Mode»
Для включения функции распознавания номеров необходимо выбрать «License Plate Recognition System»
В настройке «Trigger Type» можно выбрать принцип срабатывания распознавания:
- I/O Coil – по замыканию управляющего входа. (По кнопке, по срабатыванию индукционной петли и иных устройств безопасности);
- Video Detection – распознавание при пересечении линии.
В настройке «Picture Type» можно выбрать то, какое изображение будет передавать камера при распознавании номера:
- Scene Picture – изображение настроенной сцены
- Scene Picture + Close-up Picture - изображение настроенной сцены и увеличенное изображение распознанного номера

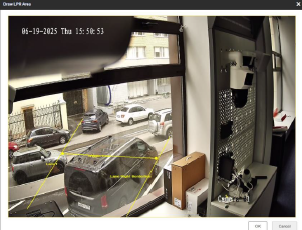

Создание триггерной линии.
Для того что бы нарисовать линию нужно кликнуть «Draw Lane Line»- «Trigger Line» – линия при пересечении которой будет срабатывать распознавание;
- «Lane 1» и «Lane Right Borderline» - границы дороги
Для сохранения параметров нужно кликнуть «Save»
Настройка управления шлагбаумом
Для настройки управления шлагбаумом нужно перейти в«Capture» – «Entrance and Exit» - «Barrier Gate»
В «Control Mode» установить «By Camera» (управление шлагбаумом с помощью камеры)
«Keep Barrier Open for Following Vehicle» - должен ли шлагбаум оставаться открытым для следующего транспортного средства.
«Lock Barrier Gate for Large-Sized Vehicle» – закрытие шлагбаума для крупногабаритных ТС.
«Parking Detection» - детекция парковки
Relay – настройки выходных контактов (НО, НЗ)
«Vehicle Information Management» - настройки реакции камеры на:
- «Temporary Vehicle» - Временное ТС
- «Vehicle of Blocklist» ТС из списка заблокированных
- «Vehicle of Allowlist» ТС из списка разрешенных
В следующей вкладке – «Allowlist and Blocklist» можно добавлять/удалять/редактировать номера ТС в списках разрешенных и запрещенных ТС.
Для добавления нужно кликнуть «+ Add»
Подключение к шлагбауму.

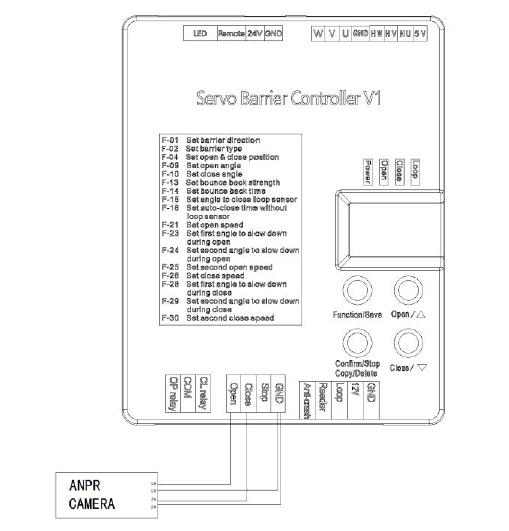

Для управления шлагбаумом необходимо контакты Open и GND шлагбаума подключить к контактам 1A и 1B ANPR-камеры, а также подключить Close и GND к 2A и 2B ANPR камеры.
