Подготовка оборудования и ПО

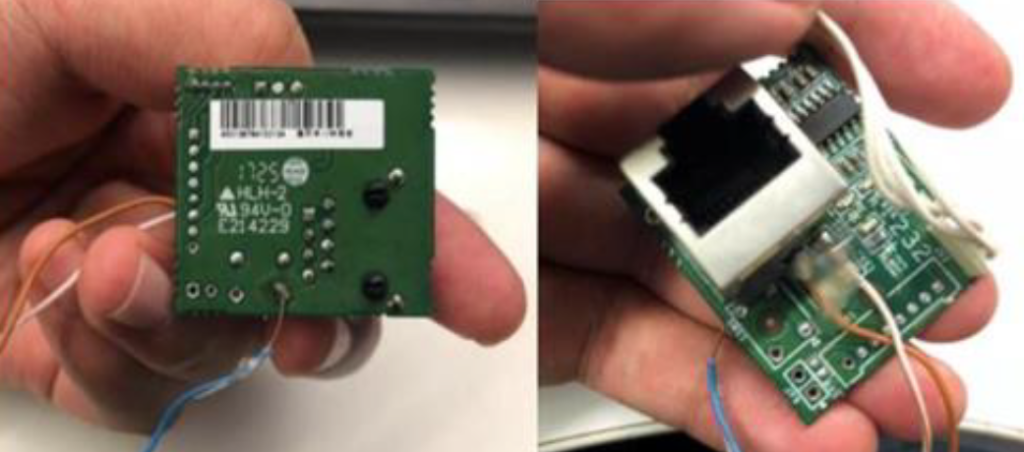

1. Подготовьте необходимое оборудование:- Плата адаптера: используется для подключения серийного кабеля и RS-232 серийного порта терминала:

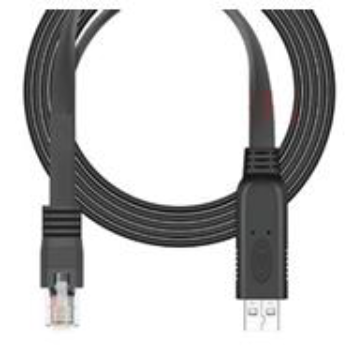

- Серийный кабель: используется для подключения RS-232 серийного порта терминала к компьютеру.
- Сетевой кабель (RJ-45): используется для передачи данных на терминал.
2. Установите программное обеспечение, необходимое для работы с прошивкой через COM-порт:
- Tftpd64, используется для выполнения команд обновления.
- SecureCRT, используется для передачи прошивки.
Настройка ПО и подключение оборудования
- Отключите все сетевые устройства от своего ПК, включая Wi-Fi.

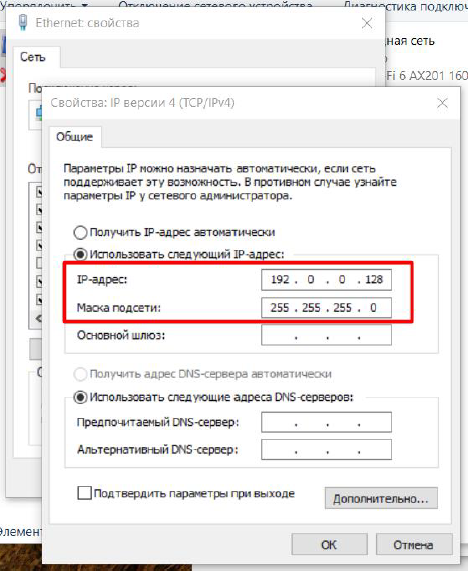

- Пропишите статический IPv4-адрес «192.0.0.128» и маску подсети «255.255.255.0» в настройках сети ПК:

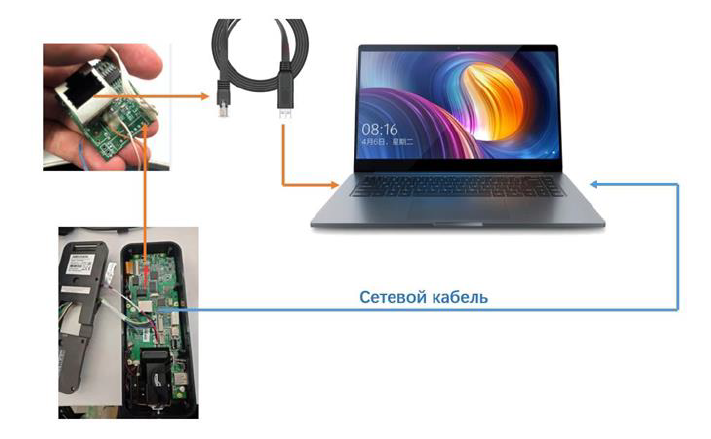

3. Подключите терминал к ПК по схеме:

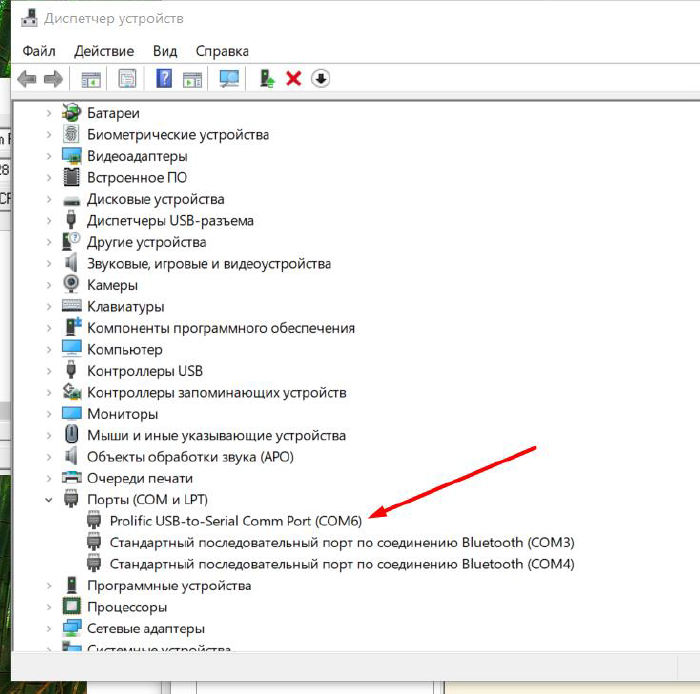

4. Включите питание терминала, после чего проверьте, что в диспетчере устройств ПК в разделе «Порты (COM и LPT)» появился новый COM-порт и запомните его номер (на рисунке порт имеет номер 6, у вас может быть другой):

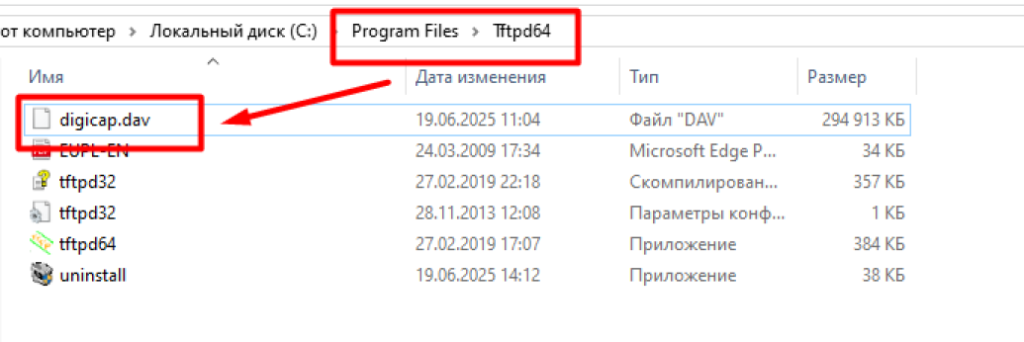

5. Скачайте прошивку терминала с официального сайта и поместите образ прошивки (digicap.dav) в корневой каталог Tftpd64:

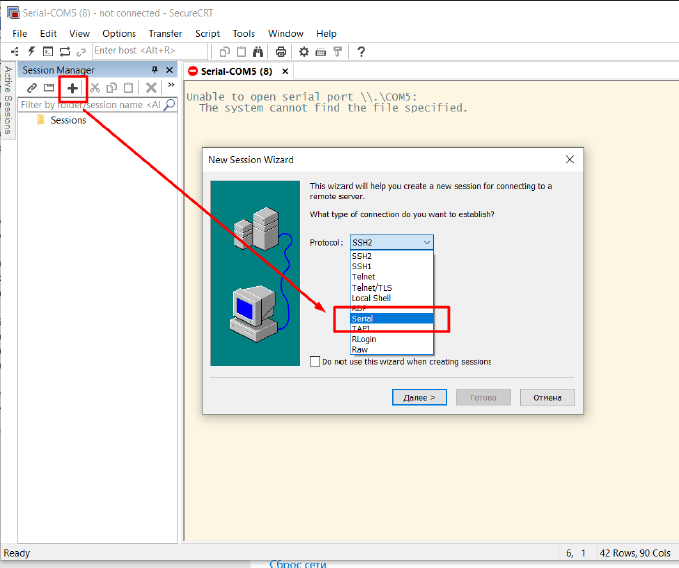

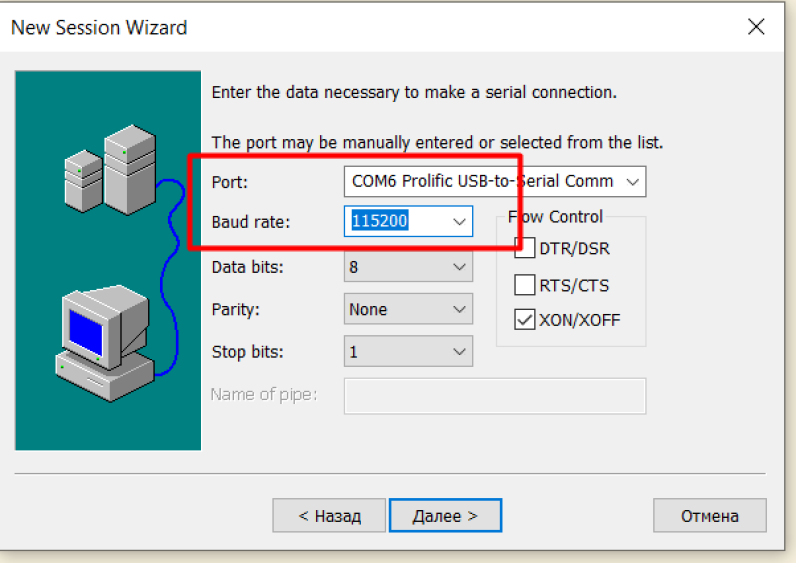

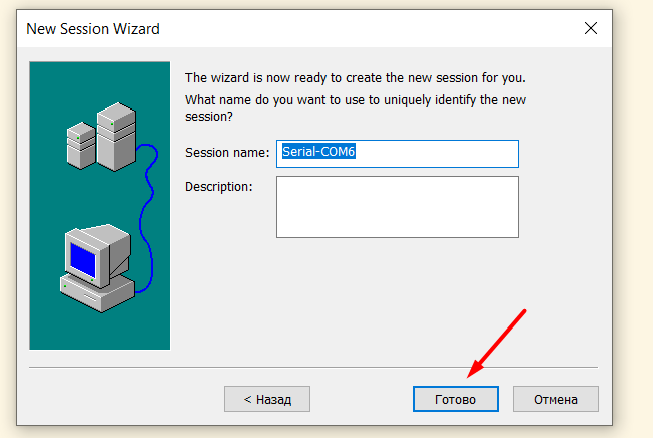

6. Запустите SecureCRT и добавьте настройку COM-порта как показано на рисунках ниже:

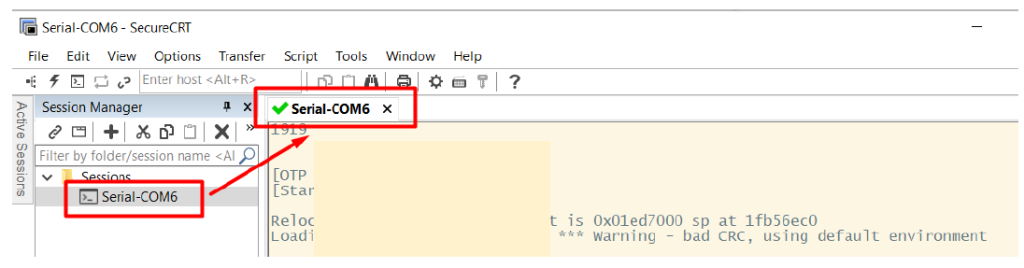

7. Откройте созданную конфигурацию подключения в отдельном окне двойным кликом мыши:

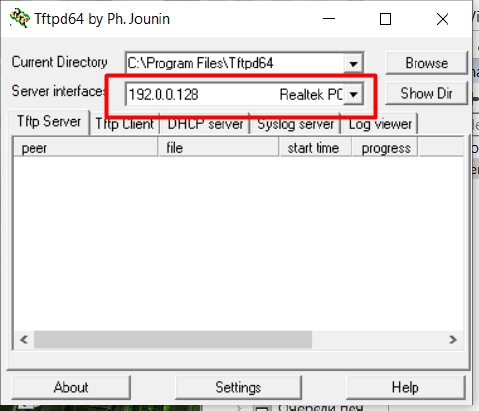

8. Запустите Tftpd64 и выберите IP-адрес 192.0.0.128 из списка:
9. Перейдите в SecureCRT.

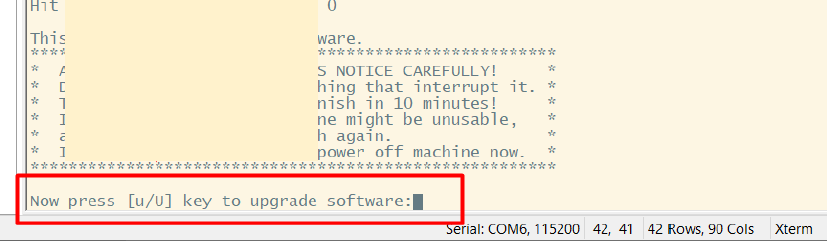

10. Включите питание терминала и одновременно много раз нажимайте латинскую букву «u» на клавиатуре, должна появиться строка:

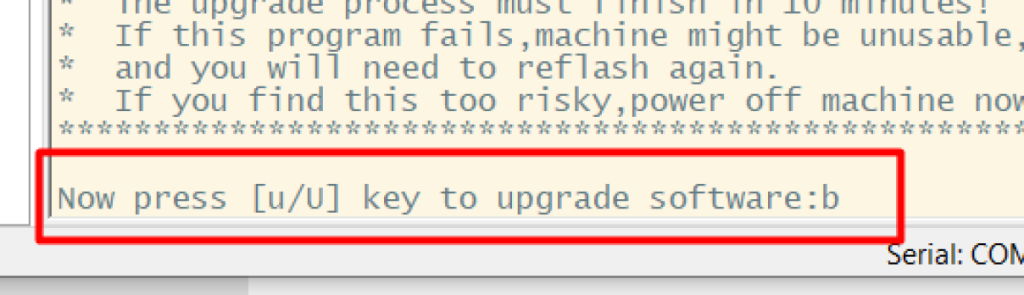

11. Введите латинскую «b» в этой строке и нажмите Enter

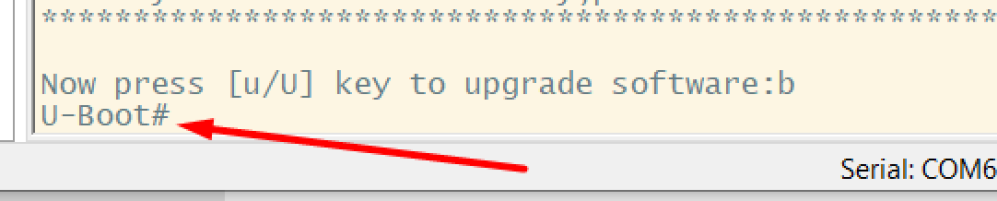

Должна появиться строка «U-Boot#»:

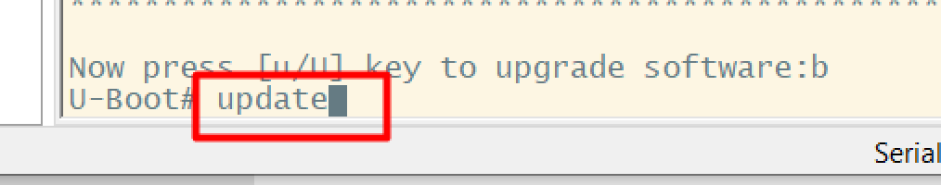

12. Введите «update» в этой строке и нажмите Enter:

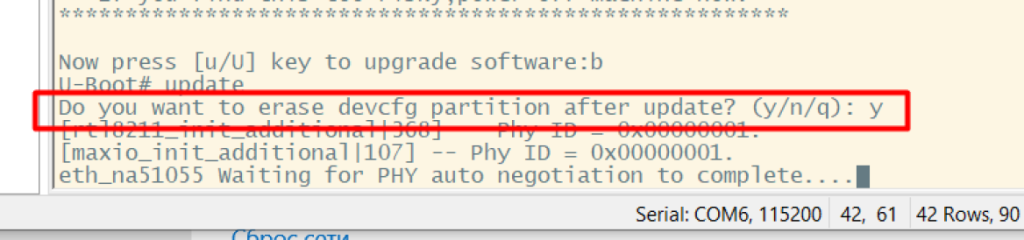

13. Введите латинскую букву «y» и нажмите Enter:

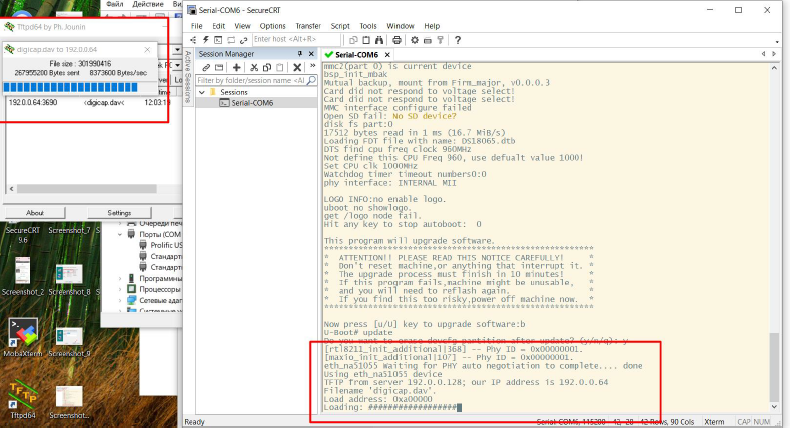

14. После этого должна начаться загрузка образа прошивки на терминал. Состояние загрузки будет показываться и в Tftpd64 и в SecureCRT:
15. По окончании загрузки новой прошивки введите reset и нажмите Enter. Дождитесь окончания сброса настроек терминала. При необходимости перезагрузите терминал после активации.
