В настоящем руководстве пользователя рассматриваются принципы и варианты использования функции резервирования сетевых видеорегистраторов N+M (далее функция).
Изображения, схемы, изображения и вся остальная информация, представленная далее, приведены исключительно в описательных и пояснительных целях. Информация, содержащаяся в Руководстве, может быть изменена без предварительного уведомления в связи с обновлениями прошивки или по другим причинам. Актуальную версию руководства пользователя можно найти на веб-сайте компании http://iflow-tech.ru
Функция резервирования N+M поддерживает до 32 основных и 32 резервных сетевых видеорегистраторов (Функция резервирования N+M совместима с функцией резервирования N+1, т.е. резервный NVR c функцией N+M можно подключить к основному NVR с функцией N+1, но не наоборот).
MAIN NVR - основной сетевой видеорегистратор.
MAIN BACKUP NVR - основной резервный сетевой видеорегистратор.
SUB BACKUP NVR - вспомогательный резервный сетевой видеорегистратор.
ПРИНЦИП РАБОТЫ

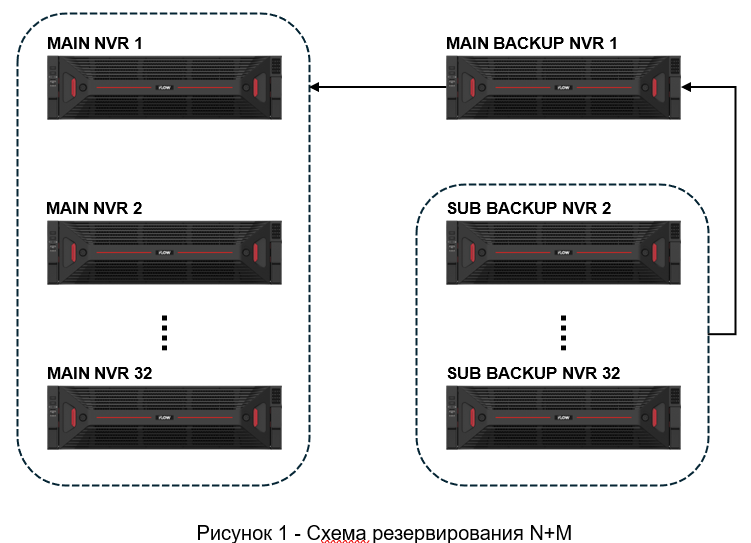

Принцип работы функции резервирования заключается в том, что резервные видеорегистраторы в составе системы в автоматическом режиме заменяют основные (резервируемые) вышедшие из строя или временно выведенные из работы видеорегистраторы и в автоматическом режиме восстанавливают данные (видеоархив, события и т.д.) на основных видеорегистраторах после возобновления их работы. На рисунке 1 изображена типичная схема резервирования N+M.
По умолчанию MAIN BACKUP NVR 1 является основным устройством горячего резервирования, а остальные SUB BACKUP NVR 2-32 являются вспомогательными устройствами горячего резервирования. После того, как один из MAIN NVR 1-32, например ОСНОВНОЙ NVR 1 вышел из строя или целенаправленно (временно) выведен из работы, MAIN BACKUP NVR 1 берет на себя его функции и производит запись данных, назначает SUB BACKUP NVR 2 основным устройством горячего резервирования и передаёт в MAIN BACKUP NVR 2 свои параметры конфигурации. После того, как MAIN NVR 1 возобновит свою работу, SUB BACKUP NVR 1 передаст данные в MAIN NVR 1, записанные в период его отключения. После чего SUB BACKUP NVR 1 продолжит свою работу в качестве вспомогательного устройства горячего резервирования, а MAIN BACKUP NVR 2 продолжит свою работу в качестве основного устройства горячего резервирования.
В том случае, если MAIN NVR 1-32, например MAIN NVR 2 вышел из строя или целенаправленно (временно) выведен из работы, MAIN BACKUP NVR 2 берет на себя его функции и производит запись данных, назначает SUB BACKUP NVR 3 основным устройством горячего резервирования и передаёт в MAIN BACKUP NVR 3 свои параметры конфигурации. После того, как MAIN NVR 2 возобновит свою работу, SUB BACKUP NVR 2 передаст данные в MAIN NVR 2, записанные в период его отключения. После чего SUB BACKUP NVR 2 продолжит свою работу в качестве вспомогательного устройства горячего резервирования, а MAIN BACKUP NVR 3 продолжит свою работу в качестве основного устройства горячего резервирования.
И так далее после того, как MAIN NVR 32 вышел из строя или целенаправленно (временно) выведен из работы, MAIN BACKUP NVR 32 берет на себя его функции и производит запись данных, если вспомогательные устройства SUB BACKUP NVR 1-31 не доступны, MAIN РЕЗЕРВНЫЙ NVR 32 продолжит свою работу в качестве основного устройства горячего резервирования.
ПРИМЕР
В одном из проектов используются три MAIN NVR 1-3 и три BACKUP NVR 1-3. Если один из MAIN NVR 1-3, например MAIN NVR 1 вышел из строя или целенаправленно (временно) выведен из работы, то MAIN BACKUP NVR 1 немедленно возьмёт на себя его функции и будет производить запись данных, назначит SUB BACKUP NVR 2 основным устройством горячего резервирования и передаст в MAIN BACKUP NVR 2 свои параметры конфигурации. После того, как MAIN NVR 1 возобновит свою работу, SUB BACKUP NVR 1 передаст данные в MAIN NVR 1, записанные в период его отключения. После чего SUB BACKUP NVR 1 продолжит свою работу в качестве вспомогательного устройства горячего резервирования, а MAIN BACKUP NVR 2 продолжит свою работу в качестве основного устройства горячего резервирования.
Если одновременно MAIN NVR 1-3 вышли из строя или целенаправленно (временно) выведены из работы, то MAIN BACKUP NVR 1 немедленно возьмёт на себя функции MAIN NVR 1 и будет производить запись данных, назначит SUB BACKUP NVR 2 основным устройством горячего резервирования и передаст в MAIN BACKUP NVR 2 свои параметры конфигурации. После чего продолжит свою работу в качестве вспомогательного устройства горячего резервирования. MAIN BACKUP NVR 2 немедленно возьмёт на себя функции MAIN NVR 2 и будет производить запись данных, назначит SUB BACKUP NVR 3 основным устройством горячего резервирования и передаст в MAIN BACKUP NVR 3 свои параметры конфигурации. После чего продолжит свою работу в качестве вспомогательного устройства горячего резервирования. Т.к. в данном примере всего три устройства горячего резервирования BACKUP NVR 1-3, то MAIN BACKUP NVR 3 продолжит свою работу в качестве основного устройства резервирования, а SUB BACKUP NVR 1-2 в качестве вспомогательных устройств горячего резервирования. После того, как MAIN NVR 1-3 возобновят свою работу, BACKUP NVR 1-3 передадут данные в BACKUP NVR 1-3, записанные в период их отключения и продолжат свою работу.
ПРИМЕЧАНИЕ
-
Устройство, работающее в качестве основного устройства горячего резервирования MAIN BACKUP NVR, берёт на себя функции вышедшего из строя или целенаправленно (временно) выведенного из работы основного устройства MAIN NVR на протяжении всего периода простоя последнего;
-
Устройство, работающее в качестве вспомогательного устройства горячего резервирования SUB BACKUP NVR, берёт на себя функции основного устройства горячего резервирования MAIN BACKUP NVR на протяжении всего периода до выхода из стоя или целенаправленно (временно) вывода из работы другого (2, 3-го и т.д.) основного устройства MAIN NVR;
-
Любое вспомогательное устройство горячего резервирования SUB BACKUP NVR может работать в качестве основного устройства горячего резервирования MAIN BACKUP NVR;
-
Основным устройством горячего резервирования, при первом запуске системы и до выхода из строя либо целенаправленного (временного) вывода из работы одного из основного устройства MAIN NVR 1-32 будет являться устройство MAIN BACKUP NVR 1, в котором будут заданы соответствующие настройки, содержащие в себе информацию обо всех основных MAIN NVR 1-32 и вспомогательных устройствах резервирования SUB BACKUP NVR 2-32;
-
При одновременном выходе из строя либо целенаправленном (временном) выводе из работы нескольких MAIN NVR 1-32 все вспомогательные устройства горячего резервирования SUB BACKUP NVR 2-32 будут поочерёдно выполнять функции основного устройства горячего резервирования MAIN BACKUP NVR 1 прежде, чем вновь станут вспомогательными устройствами горячего резервирования SUB BACKUP NVR и возьмут на себя функции одного из MAIN NVR 1-32;
-
Время, между тем как MAIN BACKUP NVR назначит SUB BACKUP NVR основным устройством горячего резервирования и передаст ему свою конфигурацию составляет до 30 секунд;
-
Если устройство MAIN BACKUP NVR неисправно, функция N+M будет недоступна;
-
Устройства MAIN NVR и BACKUP NVR должны использовать только статические IP-адреса V4 или только IP-адреса V6, сочетание разных версий IP-адресов не поддерживается;
-
Для всех устройств MAIN NVR и BACKUP NVR необходимо точно согласовать системное время;
-
Настройка (добавление, удаление, изменение и проверка конфигурации устройств горячего резервирования), доступно только через MAIN BACKUP NVR и только через GUI либо WEB-интерфейс;
ПРОЦЕДУРА НАСТРОЙКИ
Процедура настройки включает в себя четыре этапа:
-
Настройка NVR в качестве основного устройства;
-
Настройка NVR в качестве вспомогательного устройства горячего резервирования;
-
Настройка NVR в качестве основного устройства горячего резервирования;
-
Проверка работы системы.
