Обращаем ваше внимание, что в зависимости от версии прошивки на устройстве, названия пунктов меню в вашем устройстве могут отличаться от приведенных в инструкции. Логика настройки сервиса при этом не меняется.
Установка
1. Рекомендуется охватывать не более 2 полос движения для каждой камеры ANPR;

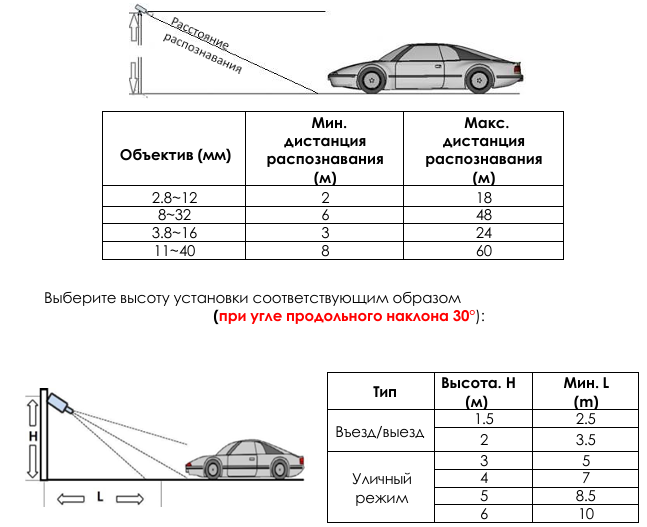

2. Выберите подходящий объектив в соответствии со следующей таблицей:

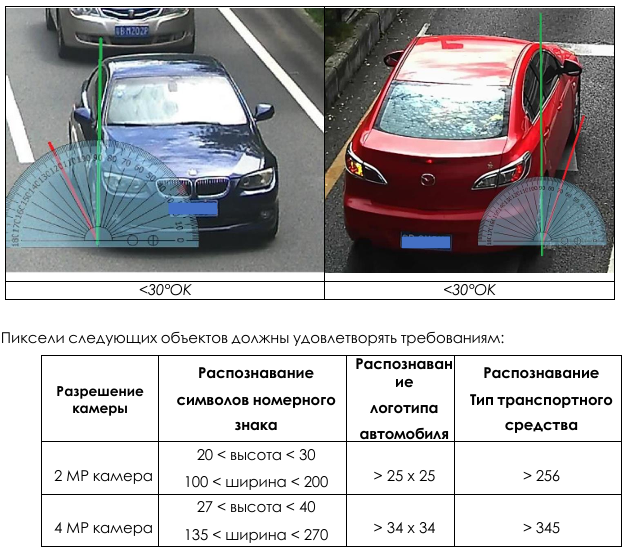

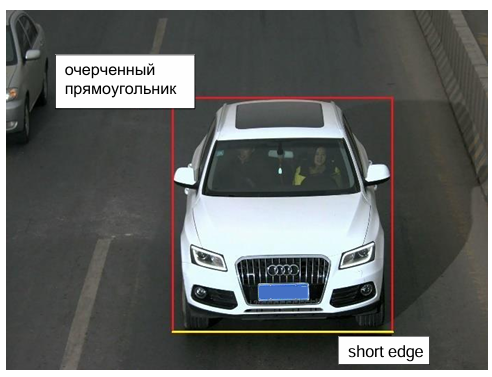

Примечание: для распознавания типа транспортного средства камера должна быть установлена на байонете и иметь возможность обзора всего автомобиля. Короткий край прямоугольника, очерченного транспортным средством (см. рис. ниже), должен быть больше, чем пиксели, указанные в таблице выше.
Конфигурации

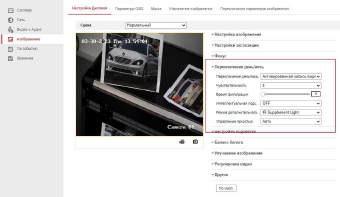

Перейдите в меню Изображение> Настройки дисплея> Переключатель день/ночь и установите переключатель день/ночь в положение "Срабатывает по видео";

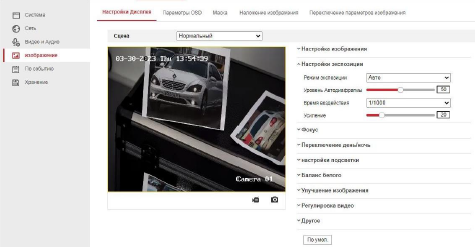

Перейдите в меню Изображение> Настройки дисплея, чтобы изменить время экспозиции и усиление в соответствии с приведенным ниже стандартом (управление усилением можно осуществлять только после завершения шага 1):
Скорость <30 км/ч — Выдержка: 1/150-
1/200; 30 км/ч <Скорость <60 км/ч —
Выдержка: 1/250-1/500; 60 км/ч <Скорость —
Выдержка: 1/500-1/1000
Усиление: обычно установлено значение 20, и мы обычно не меняем его.

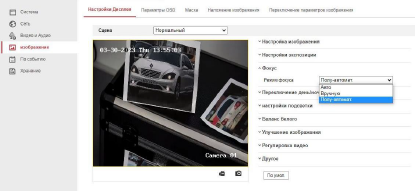

Убедитесь, что режим фокусировки - полуавтоматический.
Если эффект изображения не удовлетворяет:

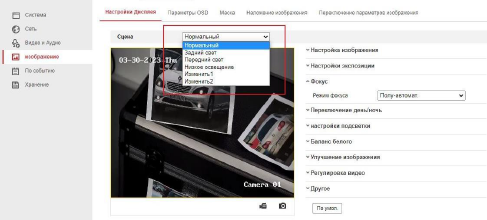

a. Выберите предварительную настройку Сцена и сценарий использования реферирования, чтобы проверить, улучшается ли эффект.

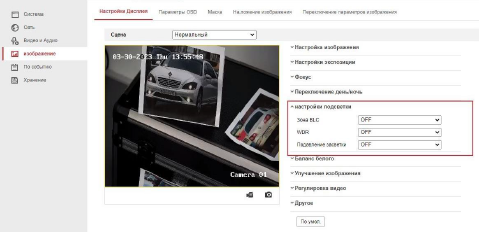

b. WDR или HLC облегчат выполнение "призрачного изображения" или потерю деталей. Поэтому, если проблему сильного света можно решить с помощью настроек экспозиции и усиления, мы не рекомендуем включать их для борьбы с сильным светом.

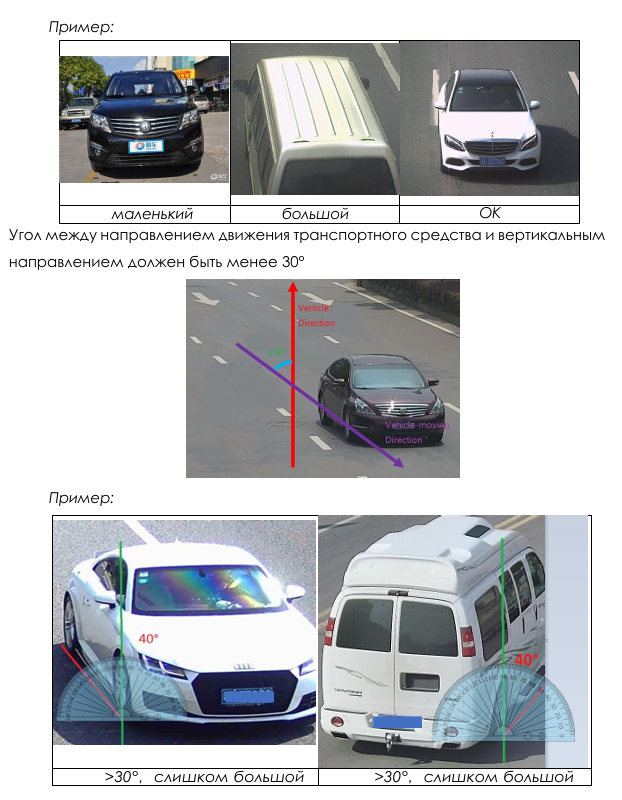

c. Дважды проверьте, что угол установки меньше 30°, а высота установки соответствует полному наблюдению полного масштаба транспортного средства. Перейдите в раздел "Изображение", чтобы выбрать наложение текста на изображение в соответствии с требованиями сценария;

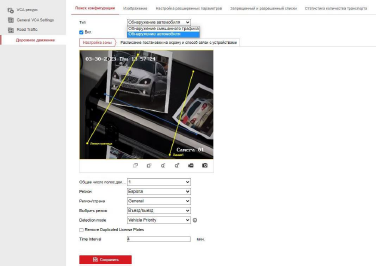

Перейдите в раздел "Дорожное движение", чтобы выбрать тип обнаружения;
Тип обнаружения может быть установлен как обнаружение транспортных средств или обнаружение смешанного трафика.
- Обнаружение транспортных средств: можно обнаружить проезжающий автомобиль и получить изображение его номерного знака.
- Обнаружение смешанного трафика: можно обнаружить моторное и немоторное транспортное средство, а также получить изображение объекта или номерного знака.
Перейдите в раздел "Дорожное движение", чтобы выбрать номера полос (1~2) и режим движения;

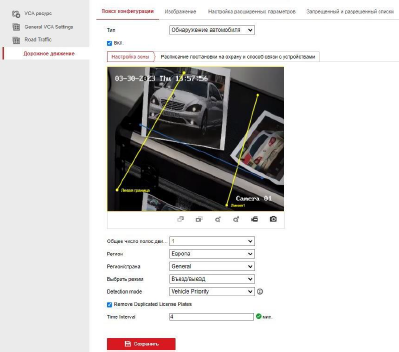

Настройки области:
Синяя линия обнаружения: В основном используется для въезда/выезда с целью повышения эффективности захвата. Эта линия является триггерной линией номерного знака, и мы настоятельно рекомендуем поместить ее в середине и в нижней части экрана, чтобы убедиться, что автомобиль может проехать ее с номерным знаком и полной шкалой. Область обнаружения: Фактическая зона обнаружения - это 2 желтые полосы и площадь, которую они захватили.

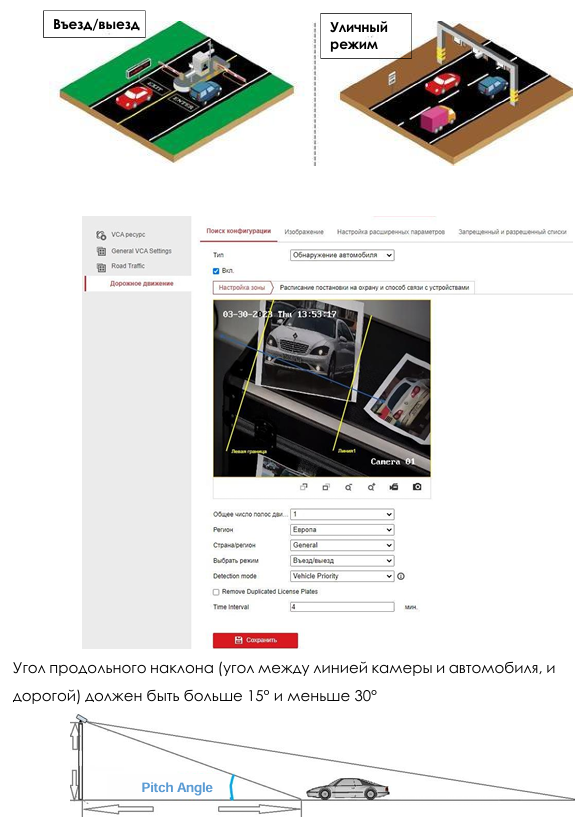

(1) Выбор режима:
Въезд/Выезд: Это означает, что камера настроена на мониторинг въезда и выезда и будет иметь лучшую производительность при таком сценарии. Кроме того, режим E&E поддерживает только 1 полосу движения.
Городская улица: Это означает, что информация о номерном знаке обнаруженного автомобиля будет загружена, когда автомобиль проедет зону обнаружения и сработает обнаружение. Городской режим может поддерживать 2 полосы движения.
Тревожный вход: Это означает, что входной сигнал тревоги вызовет действие по захвату и распознаванию номерного знака.
(2) Режим обнаружения:
Режим приоритета транспортного средства: классический режим камеры ANPR, она сначала определяет масштаб транспортного средства, затем вылавливает номерной знак для проведения анализа. Это позволит получить более высокую точность, но иногда это приведет к потере некоторых результатов в случае неудовлетворительного сценария установки. При выборе этого режима рекомендуется использовать режим "Городские улицы".
Режим номерного знака или автомобиля: этот режим позволяет ANPR
камере захватывать номерной знак автомобиля одновременно с обнаружением масштаба транспортного средства. Этот режим значительно улучшит распознавание при некоторых неудовлетворительных сценариях установки. При выборе этого режима рекомендуется использовать режим Въезд/Выезд.
Поэтому мы рекомендуем сначала использовать режим приоритета транспортного средства, если нет проблем с установкой и заливными огнями. После решения проблемы распознавания номеров можно переключить режим на режим номерного знака и автомобиля.

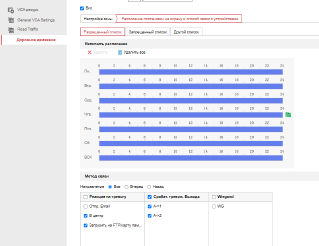

(3) Перейдите к разделу "Расписание постановки на охрану и метод привязки", чтобы продолжить:
Здесь вы можете установить расписание постановки на охрану и действие привязки независимо для списка разрешений, списка блокировки и других списков, поэтому вам нужно установить их по очереди;

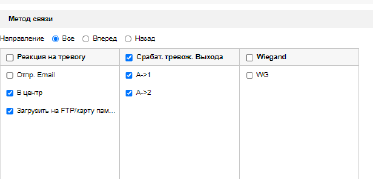

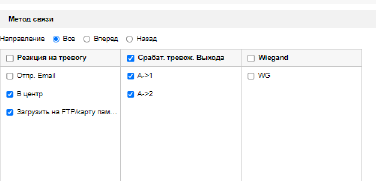

(4) Выберите направление движения.
Направление вперед означает, что транспортное средство движется к камере; направление назад означает, что транспортное средство движется от камеры. Только транспортные средства, движущиеся в выбранном направлении, могут вызвать выбранные методы привязки. Мы настоятельно рекомендуем вам выбрать "Все", если нет специального использования;
(5) Здесь можно установить связь, в том числе "Отправить по электронной" почте, Уведомить Survelliance Center или Загрузить на FTP/xxxx;

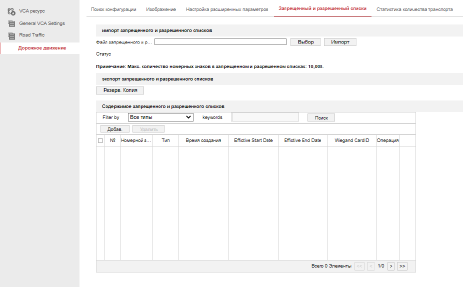

(6) Последняя часть - импорт списка блокировок и списка разрешений.
Если у вас нет такого списка, сначала экспортируйте шаблон, чтобы создать его;
Шаблон выглядит следующим образом:
(при вводе номера пластины вводите несколько последовательных цифр/букв без пробелов).

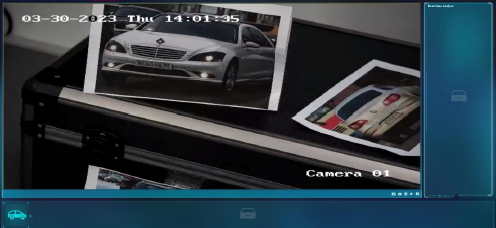

(7) После завершения настройки, когда мимо проезжают автомобили, вы можетепроверить
результаты распознавания номеров в режиме реального времени на [Smart Display] на веб- странице камеры.
